Hoe sluit ik een LED strip aan? Een uitleg.

LED strip; hoe sluit ik een ledstrip aan?

LED strips kunt u overal toepassen. In de woonkamer, badkamer, tuinhuis, maar ook in de keuken en caravan. Voor in vochtige ruimtes als de badkamer en buitenshuis heeft u speciale waterdichte LED strips IP68. Om de strip zit siliconen die het water- en stofdicht maakt. Maar hoe kunt u nu een LED strip aansluiten en dimmen? In deze blog leggen wij het uit. U zult zien dat het helemaal niet lastig is om LED strips te installeren!

In ons assortiment zijn er vele verschillende soorten LED verlichting strips; 12V, 24V, met RGB kleuren, heldere- en warm witte tinten. Daarnaast zijn de strips ook dimbaar met een LED inbouw muurdimmer, radiografische afstandsbediening en touchdimmer. De verschillende manieren van aansluiten leggen wij hieronder uit.

Begin bij het begin met een LED strip aansluiten.

Allereerst bepaalt u de plaats van de LED strip, de lengte en de benodigdheden zoals LEDstrip aansluitmateriaal. Onze hoge kwaliteit Yphix LED strips zijn heel gemakkelijk in te korten door ze op maat te knippen.

De lengte is belangrijk voor de transformator. Een LED transformator moet sterk genoeg zijn om de hele strip te voeden met 12V of 24V. Dit wordt berrekend door het Wattage van de strip maal de lengte te doen. Onze LED experts adviseren om een transformator maximaal 80% van de capaciteit te belasten.

Als de plaats is bepaald maak dit dan goed vetvrij en bevestig de LED strip met de zelfklevende strip op de achterkant. Voor een mooie en strakke afwerking kunt u er ook voor kiezen om de LED strip te bevestigen in een aluminium LED strip profiel. Een afdekkap op het LED strip profiel is ideaal om het goed schoon te kunnen houden en om bijvoorbeeld het licht te egaliseren voor een luxe uitstraling.

Wat heeft u nodig voor het aansluiten van een Yphix LED strip.


Het aansluiten van een LED strip.

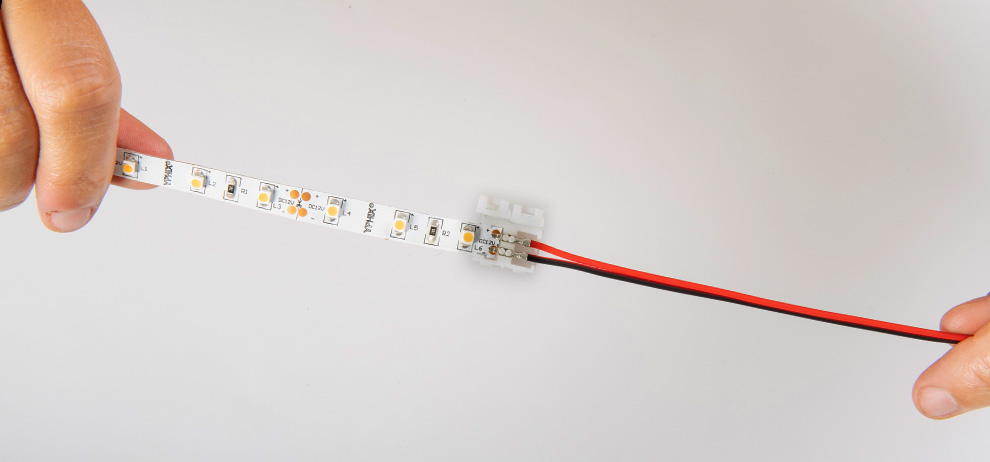

Als u alle benodigdheden in huis heeft kunt u beginnen met aansluiten. Zorg er altijd voor dat de zekering in de meterkast is omgezet voordat u gaat werken met elektriciteit! Een LED strip is te verbinden door middel van connectoren of solderen. Het voordeel van solderen is dat u maar een kleine onderbreking krijgt in de lichtlijn. Met een connector is deze onderbreking wat groter, maar kunt u makkelijker een hoekje overbruggen. Aan beide kanten van de Yphix LED strip is een stuk zwart- rood draad aangesloten. Hierdoor kunt u eenvoudig en snel meerdere LED strips plaatsen. De draden van de transformator naar de (dimmer) strip kunt u verlengen met zwart- rood draad door te solderen of een kroonsteentje/ Wago-klemmetje te gebruiken. Als de LED strip in een vochtige ruimte of buiten wordt geplaatst zorg er dan voor dat de verbindingen bestand zijn tegen water/ vocht.

Een paar basis aansluitingen hebben wij hieronder uitgeschreven:

  • LED strip met stekker zonder dimmer: Verbind de blauwe, groene en bruine draden van het aansluitsnoer met die van de niet dimbare 12V of 24V LED transformator. De zwarte en rode draden aan de andere kant van de transformator sluit u aan op de LED strip.

  • LED strip met inbouw muurdimmer: Sluit de dimmer 230V aan (volgens de handleiding) op de input kant van de dimbare transformator. Aan de output kant van de dimbare LED trafo sluit u de LED strip aan met de rode en zwarte draad.

  • LED strip met radiografische afstandsbediening. De niet dimbare 12V of 24V LED transformator sluit u aan op de blauwe, (groene) en bruine draad uit de muur of het aansluitsnoer. Sluit vervolgens de rode en zwarte draad van de trafo aan op de input zijde van de dimmer. De LED strip wordt aangesloten op de output kant en koppel de afstandsbediening volgens de handleiding.


In slechts een paar stappen heeft u dus een mooie LED strip die het interieur helemaal af maakt!


Komt u er na het lezen van deze blog over het monteren van LED strips er nog niet uit of heeft u andere vragen? Aarzel niet! Onze LED experts zijn elke werkdag bereikbaar.
